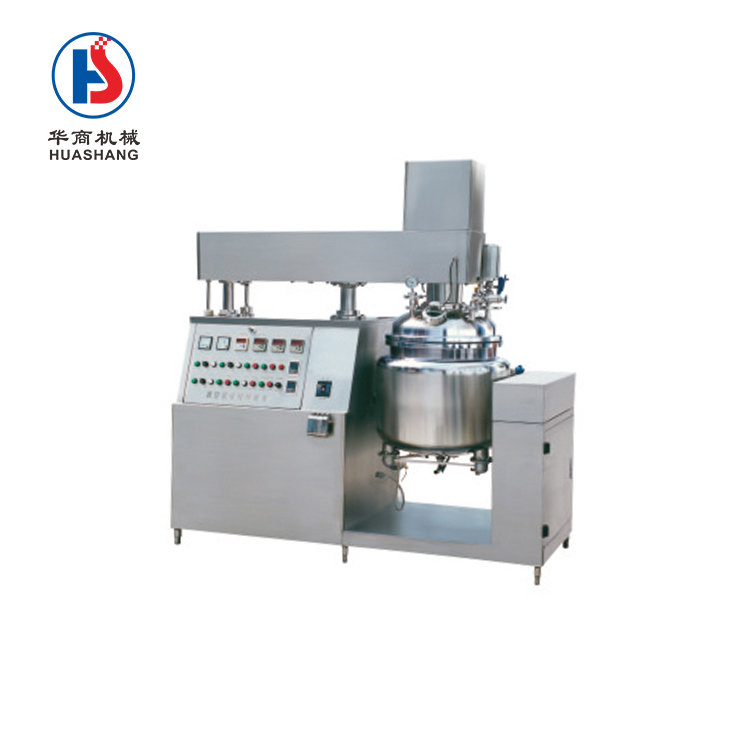

栓劑真空乳化攪拌機及附屬設備



真空乳化機設備描述,、外形圖及產品介紹

設備描述

TFSRJ型渦輪型栓劑乳化機是一種三個同軸攪拌混合器,適用于穩定均質乳化,產生的顆料非常小.乳化質量取決于在準備階段顆粒是如何被散布的.顆粒越小,聚集到表面上的趨勢越弱,因而乳化被破壞的機會越小.依靠反轉葉片的混合動作,均質透平和真空狀態的處理條件下,獲取高質量的乳化混合效果.

TFZRJ型渦輪乳化機在保障最終產品的高質量上有很好的性能.



產品介紹

TFSRJ-500型真空乳化機是引進國外先進技術,，根據栓劑產品的配料工藝而專門設計的，本機組乳化攪拌鍋,、真空系統,、液壓系統,、電器控制系統等部分組成。



整機基本配置及技術參數

本系統整套裝置組成部份：包括乳化攪拌鍋,、基質溶解罐,、熱水保溫系

統、真空系統,、液壓系統,、熱水循環系統、自動供料系統,、電器控制系統,。



乳化攪拌鍋：

工作容積500L，材料SUS316L,， 熱水加熱



鍋內帶三套攪拌裝置：

1,、高剪切渦流乳化攪拌機，功率7.5KW轉速0—1800r/min,，（變頻調速）

2,、慢速框式括壁、漿式對流攪拌機,，功率2.2KW轉速0—70 r/min,，（變頻調速）。

3,、罐體附帶裝置：液體進料口(配不銹鋼管道過濾器),、固體加料口、真空口,、視鏡,、溫度傳感器、CIP清洗頭,、SIP接口,、出料口、防塵無菌呼吸裝置,。



基質溶解罐\\水箱：



基質溶解罐:容量400L,；一臺，電加熱



水箱:工作容積300L，材料SUS304不銹鋼,電加熱,。

真空系統

采用水環式真空泵

式真空表,系統真空度保持－0.93Mpa.



液壓系統

包括單柱油缸,、電磁閥、溢流閥,、油箱,、保壓閥。



電器控制系統

PLC觸摸屏控制/按鈕控制

底部出料采用氣動罐底閥,、抽真空閥采用氣動蝶閥,。

熱水循環系統：采用BAW-130離心式衛生泵

循環系統：采取TFZZB-8型凸輪轉子泵

循環管道：套管式熱水保溫管道

整機技術參數 容體整體容積：600 L 容體使用容體：500 L 最小生產量200L 標準尺寸：2800×3600×2750mm/3950mm 凈重:? 2200KG(僅為標準設備) 容體:靠垂直突出有前沿的法蘭連接,配有雙夾套。 加熱：帶間接系統的雙夾套 容體使用狀態：大氣狀態/真空,。 容體基部：焊接的,，高度鏡面拋光。 上蓋：法蘭連接,，可提升的,。 慢速混合系統速度：0-70 r/min。2.2KW（變頻調速） 快速均質混合系統速度：0-1800 r/min,。7.5KW（變頻調速） 真空泵安裝功率：3.85KW,。 容器夾套工作壓力：0.09Mpa 總安裝功率：32KW（僅為標準設備，無其他選項） 電力要求：380V,，50HZ,。 允許的電壓波動：＋/－5%。 低電壓控制：24V Olts 保護：普通,。 液環真空泵的水利消耗：6L/ min. 機架高度可調＋/－10㎜,。 用于通風馬達的空氣吸入裝置。 低電壓安全保護（24伏）,。 設備制造符合GMP標準,。 機體選擇全部SUS304不銹鋼制作。 所有與物料接觸的部件為316L不銹鋼且鏡面拋光,。
